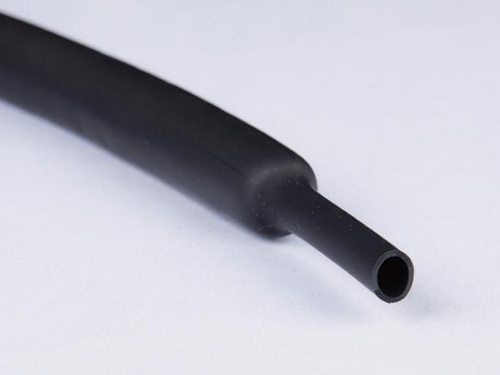

EP150EPDM热收缩套管

由三元乙丙橡胶(EPDM)经特殊工艺加工而成,与普通三元乙丙橡胶管相比,该产品的物理机械性能更好,耐电压等级更高,耐磨性好。

主要应用于线缆线束或电子元件的   绝缘保护,焊点防锈防腐、机械防护和防水密封等,广泛应用于电子、汽车、装饰和   灯饰工程和消费品等。

特性收缩比 2:1 柔软、弹性好,握感好 耐温等级高,达150℃,也可在 180-200℃ 下短期或间歇使用  优异的电气绝缘性、耐候性、抗紫外光老化性能 优异的耐酸碱和化学溶剂性能

符合 RoHS、 R E A C H 环保规范

操作温度范围 连续使用温度:-55℃~150℃ 起始收缩温度:70℃ 完全收缩温度:120℃

颜色标准颜色：黑色 其他颜色可订制。

规格尺寸 (其他规格尺寸可订制)

规格(mm)	收缩前(mm)		完全收缩后(mm)	适用范围(mm)	包装 (m/ 米/卷)
	内径	内径	壁厚
Φ6	6.0	3.0	0.80±0.10	3.5-6.0	50
Φ8	8.0	4.0	0.90±0.10	4.5-8.0	50
Φ10	10.0	5.0	1.20±0.10	5.5-9.5	50
Φ12	12.0	6.0	1.20±0.10	6.5-11.5	20
Φ16	16.0	8.0	1.50±0.15	8-15	20
Φ20	20.0	10.0	1.50±0.15	11-19	20
Φ30	30.0	15.0	1.80±0.15	17-19	20
Φ40	40.0	20.0	2.00±0.20	22-38	20
Φ45	45.0	22.0	2.00±0.20	25-43	20
Φ50	50.0	25.0	2.00±0.20	27-48	20
Φ60	60.0	30.0	2.10±0.30	32-58	10
Φ70	70.0	35.0	2.10±0.30	37-68	10

性能	指标要求	测试方法	典型值
纵向收缩率	≤ 1 0 %	ASTMD 2671	≤ 5 %
抗张强度	10.4MPa min	ASTMD 638	≥12 M P a
断裂伸长率	2 0 0 % min	ASTMD 638	≥ 4 0 0 %
老化后抗张强度 (热老化180℃，168小时)	7.3MPa min.l	ASTMD 638	≥9.8MPa
老化后断裂伸长率  (热老化180℃，168小时)	1 0 0 % min	ASTMD 638	≥ 2 0 0 %
低温柔软性(-55℃,4小时)	无裂纹	ASTMD 2671	无裂纹
绝缘耐压和击穿	2000V,60sec,不击穿	ASTMD 2671	通过
击穿强度	1 0 K V / m m min	ASTMD 2671	≥ 12 KV/ mm
体积电阻率	1013Ω·cm min	ASTMD 876	1013Ω·cm
