K-102是阻燃型聚烯烃热缩套管，不含卤系阻燃剂,发烟量很低， 在保持良好的物理性能和电气性能的同时具有较好耐火安全性， 适用于环保要求。
特性 收缩比 2:1 优异的电绝缘性能、物理性能和化学性能 柔软、高阻燃 符合 RoHS、 R E A C H 环保规范

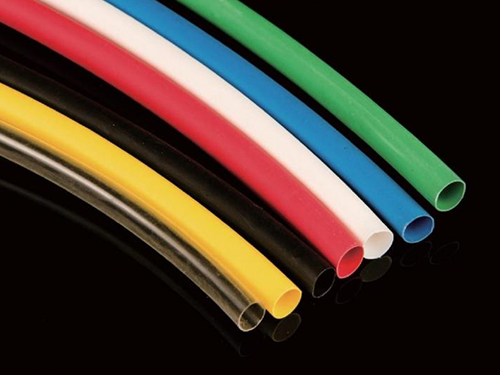

颜色 标准颜色：黑色，白色，黄色，蓝色，绿色，灰色，透明。其他颜色可订制。
操作温度范围 连续使用温度:-55℃~125℃ 起始收缩温度:80℃ 完全收缩温度:120℃
规格尺寸 (其他规格尺寸可订制)
|
规格(mm) |
收缩前(mm) |
完全收缩后(mm) |
包装(m/卷) |
||
|
公制 |
内径 |
壁厚 |
内径 |
壁厚 |
|
|
Φ0.8 |
1.0±0.2 |
0.15±0.05 |
0.50 |
0.25 |
200 |
|
Φ1.0 |
1.5±0.3 |
0.20±0.05 |
0.60 |
0.33 |
200 |
|
Φ1.5 |
2.0±0.3 |
0.20±0.05 |
0.75 |
0.36 |
200 |
|
Φ2.0 |
2.5±0.3 |
0.20±0.05 |
1.00 |
0.44 |
200 |
|
Φ2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.44 |
200 |
|
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
1.50 |
0.44 |
200 |
|
Φ3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.44 |
200 |
|
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
2.00 |
0.44 |
200 |
|
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.44 |
200 |
|
Φ5.0 |
5.5±0.3 |
0.25±0.05 |
2.50 |
0.56 |
100 |
|
Φ6.0 |
6.5±0.3 |
0.28±0.05 |
3.00 |
0.56 |
100 |
|
Φ7.0 |
7.6±0.3 |
0.30±0.06 |
3.50 |
0.56 |
100 |
|
Φ8.0 |
8.6±0.3 |
0.30±0.06 |
4.00 |
0.56 |
100 |
|
Φ9.0 |
9.6±0.3 |
0.30±0.06 |
4.50 |
0.56 |
100 |
|
Φ10.0 |
10.7±0.4 |
0.30±0.06 |
5.00 |
0.56 |
100 |
|
Φ11.0 |
11.7±0.4 |
0.30±0.06 |
5.50 |
0.56 |
100 |
|
Φ12.0 |
12.7±0.4 |
0.30±0.06 |
6.00 |
0.56 |
100 |
|
Φ13.0 |
13.7±0.4 |
0.35±0.07 |
6.50 |
0.69 |
100 |
|
Φ14.0 |
14.7±0.4 |
0.35±0.07 |
7.00 |
0.69 |
100 |
|
Φ15.0 |
15.7±0.5 |
0.35±0.07 |
7.50 |
0.69 |
100 |
|
Φ16.0 |
16.7±0.5 |
0.35±0.07 |
8.00 |
0.69 |
100 |
|
Φ18.0 |
19.0±0.5 |
0.40±0.10 |
9.00 |
0.77 |
50 |
|
Φ20.0 |
21.0±0.5 |
0.40±0.10 |
10.00 |
0.77 |
50 |
|
Φ22.0 |
23.0±0.5 |
0.40±0.10 |
11.00 |
0.77 |
50 |
|
Φ25.0 |
26.0±1.0 |
0.45±0.10 |
12.50 |
0.87 |
50 |
|
Φ28.0 |
29.0±1.0 |
0.45±0.10 |
14.00 |
0.87 |
50 |
|
Φ30.0 |
31.5.0±1.0 |
0.45±0.10 |
15.00 |
0.87 |
50 |
|
Φ35.0 |
36.5±1.0 |
0.50±0.10 |
17.50 |
0.97 |
50 |
|
Φ40.0 |
41.5±1.0 |
0.50±0.10 |
20.00 |
0.97 |
50 |
|
Φ50.0 |
51.5±1.0 |
0.55±0.10 |
25.00 |
0.97 |
5 |
性能
指标要求
测试方法
典型值
同心度
7 8 % min
ASTMD 2671
≤ 7 0 %
抗张强度
10.4MPa min
ASTMD 638
≥12 M P a
断裂伸长率
2 0 0 % min
ASTMD 638
≥ 300 %
热冲击(250℃,4hrs)
无裂纹
ASTMD 2671
通过
低温柔软性(-55℃,4hrs)
无裂纹
ASTMD 2671
通过
热老化(158℃,168hrs)
老化后抗张强度
初始值的70%以上
ASTMD 638
≥ 8 0 %
老化后断裂伸长率
1 0 0 % min
ASTMD 638
≥ 2 0 0 %
绝缘耐压和击穿
250V，60sec
UL 224
通过
击穿强度
19.7KV/mm min
ASTMD2671
≥25 K V / m m
体积电阻率
1014Ω·cm min
ASTMD 876
1014Ω·cm
腐蚀性
无腐蚀
ASTMD 2671
通过
阻燃性
V W - 1
UL 224
通过
