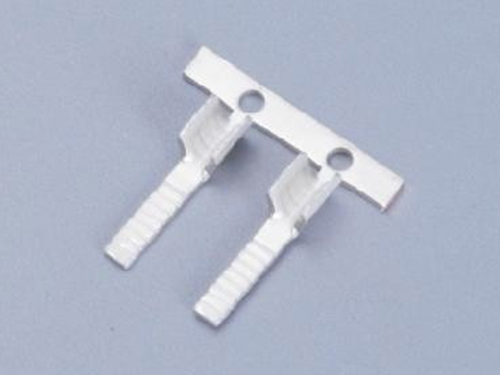

无绝缘护套片形端子

(适用于软线)

Non -insulated BladeTerminal(Apply in flexible wire)

材质：紫铜

表面处理：镀锡

Terminal Body: Copper

Plating : Tin

型号 Item NO	导线截面mm2  Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	F	E	W s	H
DBN1.25-10	0.5~ 1.5 （22~ 16）	0.75	19 A	2.3	14.8	10.0	4.8	4.2	4.0
DBN1.25-14				2.3	18.8	14.0
DBN1.25-18				2.2	22.8	18.0

型号 Item NO	导线截面mm2  Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	F	E	W s	H
DBN2-10	1.5~ 2.5 （16~ 14）	0.8	27A	2.8	13.8	10.0	4.8	5.0	5.0
DBN2-14				2.4	18.9	14.1
DBN2-18				2.2	22.8	18.0

型号 Item NO	导线截面mm2  Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	F	E	W s	H
DBN5.5-10	4~ 6 （12~ 10）	1.0	48 A	2.8	16	10.0	6.0	8.0	6.6
DBN5.5-14				4.5	21.0	14.0
DBN5.5-18				4.5	23.0	18.0
