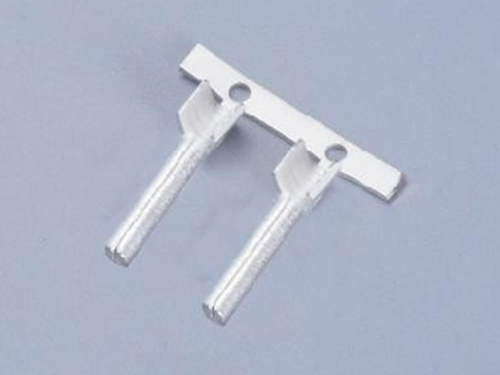

无绝缘护套针形端子

(适用于软线)

Non -insulated PinTerminal(Apply in flexible wire)

材质：紫铜

表面处理：镀锡

Terminal Body: Copper

Plating : Tin

型号 Item NO	导 线 截 面  mm 2 Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 Max Current	尺寸 Dimension( mm)
				W	L	E	F	WS	H
PTN1.25-10	0.5~ 1.5 （22~ 16）	0.75	19A	1.9	14.8	4.8	10.0	4.1	4.0
PTN1.25-12				1.9	16.8	4.8	12.0
PTN1.25-13				1.9	17.8	4.8	13.0
PTN1.25-18				1.9	22.8	4.8	18.0

型号 Item NO	导 线 截 面  m m 2 Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	E	F	WS	H
PTN2-10	1.5~2.5 (16~14）	0.8	27A	1.9	14.8	4.8	10.0	5.0	5.0
PTN2-12				1.9	16.8	4.8	12.0
PTN2-13				1.9	17.8	4.8	13.0
PTN2-18				1.9	22.8	4.8	18.0

型号 Item NO	导 线 截 面  mm 2 Cable Size A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	E	F	W s	H
PTN3.5-10	2.5~ 4 (14~12）	1.0	37 A	2.8	14.8	6.0	10.0	7.0	5.8
PTN3.5-13				2.8	19.8	6.0	13.0

型号 Item NO	导 线 截 面  mm 2 Cable Size  A . W . G	材料厚度Thickness ( m m )	大电流 M a x Current	尺寸 Dimension( mm)
				W	L	E	F	W s	H
PTN5.5-13	4~ 6 (12~ 10）	1.0	48 A	2.8	19.3	6.0	13.3	5.6	3.4
