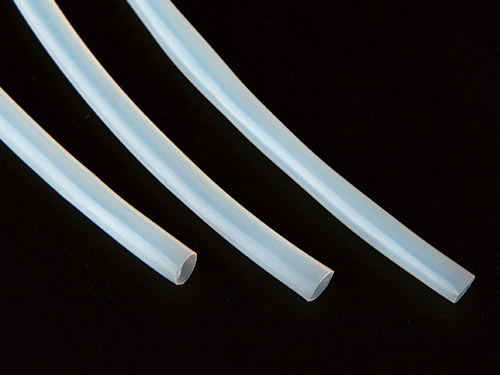

CX100磁性热收缩套管

由辐照交联特种磁性烯烃制成,电磁兼容性好、抗电磁干扰性好,能大大提高电子元  件的电磁性能及其稳定性。可广泛应用于电子元器件行业,如电感、电容等,起到代

替电感线圈外用磁罩、提升电感值、电磁兼容性(EMC)等作用；还可以用于 P C 电源、电客、数据线等需要电磁屏蔽的电子电路中,起电磁屏蔽作用。

特性：收缩比 2:1  优异的电磁兼容性(EMC)及抗电磁干扰性(EMI)性能稳定,安装简单,收缩均匀  符合 RolS、RLAC|环保规范

操作温度范围：连续使用温度:-55℃~125℃  起始收缩温度:60℃  完全收缩温度:110℃

规格尺寸 (其他规格尺寸可订制)

规格(mm)	收缩前(mm)		完全收缩后(mm)		包 装 (m/米/卷)
	内径	壁厚	内径	壁厚
Φ3	3.5±0.3	0.25±0.05	1.5	0.45±0.10	200
Φ4	4.5±0.3	0.25±0.05	2.0	0.45±0.10	100
Φ4.5	5±0.3	0.25±0.05	2.3	0.50±0.10	100
Φ5	5.5±0.4	0.28±0.06	2.5	0.56±0.10	100
Φ6	6.5±0.4	0.28±0.06	3.0	0.56±0.10	100
Φ7	7.5±0.4	0.28±0.06	3.5	0.56±0.10	100
Φ8	8.5±0.4	0.28±0.06	4.0	0.60±0.10	100
Φ9	9.5±0.4	0.30±0.08	4.5	0.60±0.10	100
Φ10	10.5±0.4	0.30±0.08	5.0	0.60±0.10	100
Φ11	11.5±0.5	0.30±0.08	5.5	0.60±0.10	100
Φ12	12.5±0.5	0.30±0.08	6.0	0.60±0.10	100
Φ13	13.5±0.5	0.35±0.10	6.5	0.65±0.10	100
Φ14	14.5±0.5	0.35±0.10	7.0	0.65±0.10	100
Φ15	15.5±0.5	0.35±0.10	7.5	0.68±0.10	100

性能	指标要求	测试方法	典型值
纵向收缩率	≤ 1 0 %	ASTMD 2671	≤ 5 %
抗张强度	10.4MPa min	ASTMD 638	≥ 12 MPa
断裂伸长率	2 0 0 % min	ASTMD 638	≥ 4 0 0 %
绝缘耐压和击穿	1500V,60sec,不击穿	ASTMD 2671	不击穿
体积电阻率	1012Ω·cm min	ASTMD 876	≥1012Ω·cm
工作频率			1k~500KHz
电感上升幅度			1 0 % ~ 2 5 %
